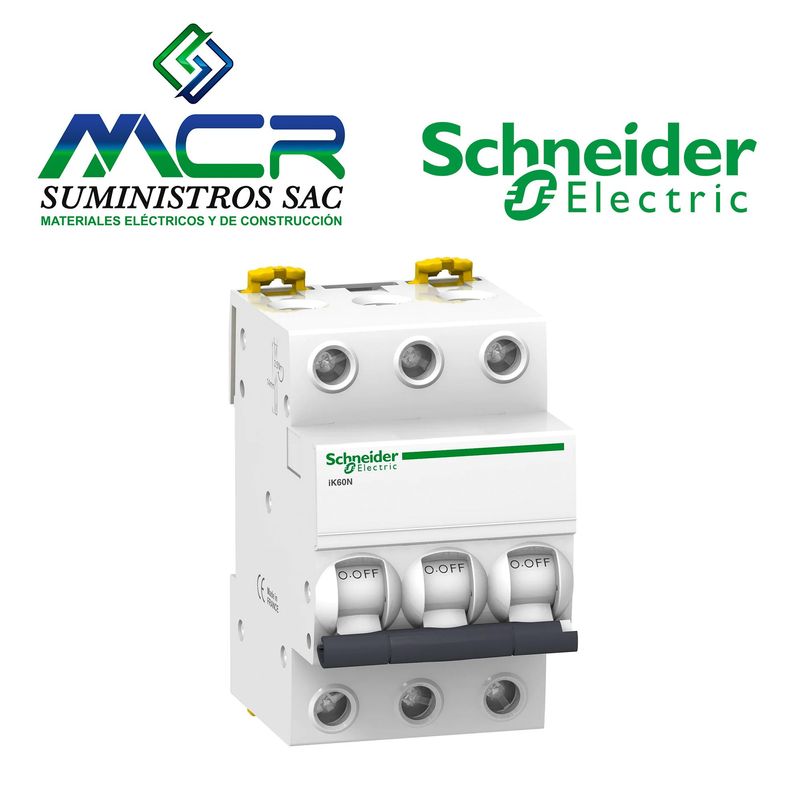

INTERRUPTOR TERMOMAGNETICO 3P 50A 10KA 230V IK60N  Schneider

Uso:

Mando y protección contra las sobrecargas y cortocircuitos.

• En distribución final para la pequeña construcción.

aplicación del dispositivo

Distribución

gama

Acti9

nombre del producto

Acti9 iK60

Tipo de producto o componente

Interruptor automático en miniatura

Nombre corto del dispositivo

IK60N

número de polos

3P

número de polos protegidos

3

corriente nominal (In)

10 A en 30 °C

tipo de red

CA

tecnología de unidad de disparo

Térmico-magnético

código de curva

C

poder de corte

6000 A Icn en 400 V CA 50/60 Hz acorde a EN/IEC 60898-1

apto para seccionamiento

Sí acorde a EN/IEC 60898-1

Normas

EN/IEC 60898-1

Certificaciones de producto

SNI

Complementario

frecuencia de red

50/60 Hz

límite de enlace magnético

5...10 x In

[Ics] poder de corte en servicio

6000 A 100 % acorde a EN/IEC 60898-1 - 400 V CA 50/60 Hz

clase de limitación

3 acorde a EN/IEC 60898-1

[Ui] tensión asignada de aislamiento

440 V CA 50/60 Hz acorde a EN/IEC 60898-1

[Uimp] Tensión asignada de resistencia a los choques

4 kV acorde a EN/IEC 60898-1

indicador de posición del contacto

NA

tipo de control

Maneta

Señalización local

Indicación encendido/apagado

tipo de montaje

Ajustable en clip

Tipo de montaje

Carril DIN

pasos de 9 mm

6

Altura

85 mm

Ancho

54 mm

Profundidad

78.5 mm

Peso del producto

300 g

color

Blanco

Endurancia mecánica

20000 Ciclos

durabilidad eléctrica

10000 Ciclos

descripción de las opciones de bloqueo

Dispositivo de cierre con candado

conexiones - terminales

Terminal tipo túnel - tipo de cable: arriba o abajo) 1…25 mm² rígido

Terminal tipo túnel - tipo de cable: arriba o abajo) 1…16 mm² Flexible

longitud de cable pelado para conectar bornas

14 mm para arriba o abajo conexión

par de apriete

2 N.m arriba o abajo

protección contra fugas a tierra

Sin

Entorno

grado de protección IP

IP20 acorde a IEC 60529

Grado de contaminación

2 acorde a EN/IEC 60898-1

Categoría de sobretensión

II

Temperatura ambiente de funcionamiento

-25…60 °C

Temperatura ambiente de almacenamiento

-40…85 °C
